? 電池管理系統BMS測試解決方案
系統簡介
電池管理系統（Battery Management System，簡稱BMS）是鋰電池組最重要的組成部分之一。BMS不僅對電池電壓、電流、溫度等參數進行實時監視，同時兼顧電池充放過程中漏電檢測、熱管理、電池均衡管理、報警提醒、SOC計算、SOH狀態報告等功能，使電池時刻處于安全可控的充放電使用過程中，大大提高了電池在實際使用過程中的循環壽命。因此各BMS廠商對BMS研發、測試、生產等環節的檢測極為重視。

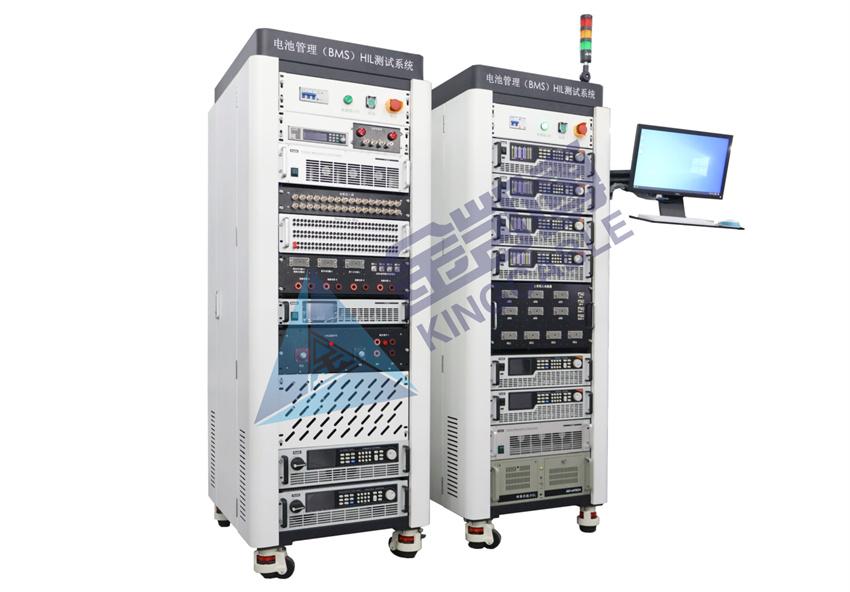

金凱博參照GB∕T 34131-2023《電力儲能用電池管理系統》、GB/T 38661-2020《電動汽車用電池管理系統技術條件》等新國標要求，結合多年新能源行業測試經驗推出了KC-BMS測試系統，可廣泛應用于BMS生產廠家、動力汽車與儲能廠家、電動工具廠家、科研與第三方檢測機構等，可以快速滿足BMS產線PCBA 的FCT測試、BMS科研室EOL功能測試、BMS老化測試等多種類BMS項目測試需求，設備實現模塊化、標準化設計，可實現快速批量標準化生產，能滿足市面上90%以上BMS測試需求。
測試功能
BMS測試項目 | 測試方法 |
狀態檢測精度測試 | 調整溫度、電流、單體電壓、總電壓、絕緣電阻等相關參數，將標準值與電池管理系統（BMS）得到的參數進行對比，計算BMS的溫度、電流、單體電壓、總電壓、絕緣電阻測量誤差以及誤差的最大值、最小值和平均值得到各參數精度。 |
SOC精度測試 | 調整電芯模擬器，使其按照電池測試工況曲線進行模擬。BMS依據檢測到的數據，進行電池SOC容量估算，以測試BMS的SOC精度。 |
電池故障診斷測試 | 對BMS進行故障注入，諸如：電池單體過欠壓或電池簇過欠壓、電池單體或電池簇電壓一致性偏差大、電池反接、電池簇過流、單體溫度過高過低或一致性偏差大，電壓采樣線故障，溫度采樣線故障等一系列故障，以檢測BMS的故障診斷功能 |
絕緣電阻檢測測試 | 調整絕緣電阻參數，同時獲取BMS的絕緣電阻的測量值，用以判定是否合格 |
通訊測試 | 測試BMS每路通訊端口的通訊功能 |
控制策略測試 | 包括充電策略、溫度管理策略等控制策略測試，以檢測BMS的控制測量是否符合預期 |
電氣適應性測試 | 設定輔助電源電壓使其高于或者低于正常工作電壓，查看BMS系統的工作響應是否符合預期。 |
絕緣耐壓測試 | 測試BMS的絕緣性能 |
自定義測試 | 用戶可根據需求定制測試任務。 |
系統架構
軟件界面
應用領域
電動機車動力電池BMS研發、生產測試；
光伏儲能電池BMS研發研發、生產測試；
工、商業儲能系統BMS研發、生產測試；
微網儲能電池BMS研發、生產測試等。
技術參數
功能 | 設備類別 | 產品特性 |
電池特性模擬 | 電池模擬器 | 單臺最多36CH，電壓精度：0.01%+0.01%F.S.，電壓規格：6V，電流規格：1A/2A/3A |
單臺最多24CH，電壓精度：0.01%F.S.，電壓規格：5V/6V/15V/20V，電流規格：1A/2A/3A/5A/10A，可選配故障模擬 | ||
單臺最多12CH，電壓精度：0.01%+0.01%F.S.，電壓規格：5V/6V/15V/20V，電流規格：±1A/±2A/±3A/±5A/±10A，可選配故障模擬 | ||
單臺最多24CH，電壓精度：0.01%F.S.，電壓規格：6V/15V/20V，電流規格：±1A/±2A/±3A/±5A，可選配故障模擬 | ||
總電壓模擬 | 高壓直流電源 | 半19"/1U，具備2000V、3000V電壓規格，電壓精度可實現：0.05%F.S. |
總電流模擬 | 低壓大電流電源 | 10V規格產品，單機電流最大可實現20kA，電流精度：0.1%+0.1%F.S. |
電子負載 | 單機電流最大可實現5kA，電流精度：0.05%+0.0.5%F.S. | |
電壓范圍：0~1200V；功率范圍：1~600kW；電壓精度：.025%+0.025%F.S.；電流精度：0.05%+0.0.5%F.S.； 內置多種實用測試功能 | ||
BMS供電 | BMS供電電源 | 半19"/1U，具備36V等多種電壓規格，功率等級包含600W/900W/1200W/1500W/1800W |
總電流方向切換 | 電流換向盒 | 電流規格包括：200A/600A/1000A/1500A/2000A/3000A |
電流傳感器信號模擬 | 電流傳感器模擬器 | 4CH/電壓輸出范圍：±5V、±200mV/0.02%+0.02%F.S.；電流輸出范圍：±200mA/0.05%+0.05%F.S.，通道間隔離 |
溫度模擬 | 熱電偶溫度模擬器 | 最多24CH可選，輸出到冷端電壓：-15mV～+85mV，分辨率1.6uV，0.1%+10uV |
NTC溫度模擬器 | 8CH，0Ω～16MΩ,分辨率1Ω,0.1%+1Ω | |
熱電阻溫度模擬器 | 12CH，可模擬類型：PT100/PT200/PT500/PT1000/Cu50/Cu100，多種溫度分辨率可選 | |
傳感器模擬 | 壓力、流量、液位模擬器 | 4CH/電壓輸出范圍：±5V、±200mV/0.02%+0.02%F.S.；電流輸出范圍：±200mA/0.05%+0.05%F.S.，通道間隔離 |
絕緣耐壓模擬 | 絕緣電阻卡 | 200k～61MΩ，分辨率1kΩ，1%+1kΩ，耐壓1000V，總功率3W |
最多12CH可選，50Ω～111MΩ，分辨率：50Ω，耐壓2000V，精度1%+50Ω，開路電阻＞100MΩ，2U機箱 | ||
I/O切換 | 繼電器卡 | 24CH，最大切換功率：60AV/24W |
I/O信號仿真與檢測 | I/O卡 | 16CH DI/16CH DO，輸入/輸出間隔離，輸入電壓：12V～32V，輸出電壓：24V；輸入、輸出頻率：0-100kHz，占空比步進1%，驅動電流：100mA MAX |
16CH DI（25MHz），16CH DO（50MHz）,輸出：3.3V@24mA或5V@32mA，輸入：3.3V或5V |
可滿足市面上90%以上的BMS測試需求
定制開發更多測試項目請聯系售前人員獲取詳細設備介紹資料……
—————————————————————————————————————————————————————————
您好！上述產品資料僅列舉部分主要測試功能，設備全部支持的項目不在此處詳細列舉，
如需要獲取定制方案或公司介紹資料，請您聯系手機&微信：180-3306-9200

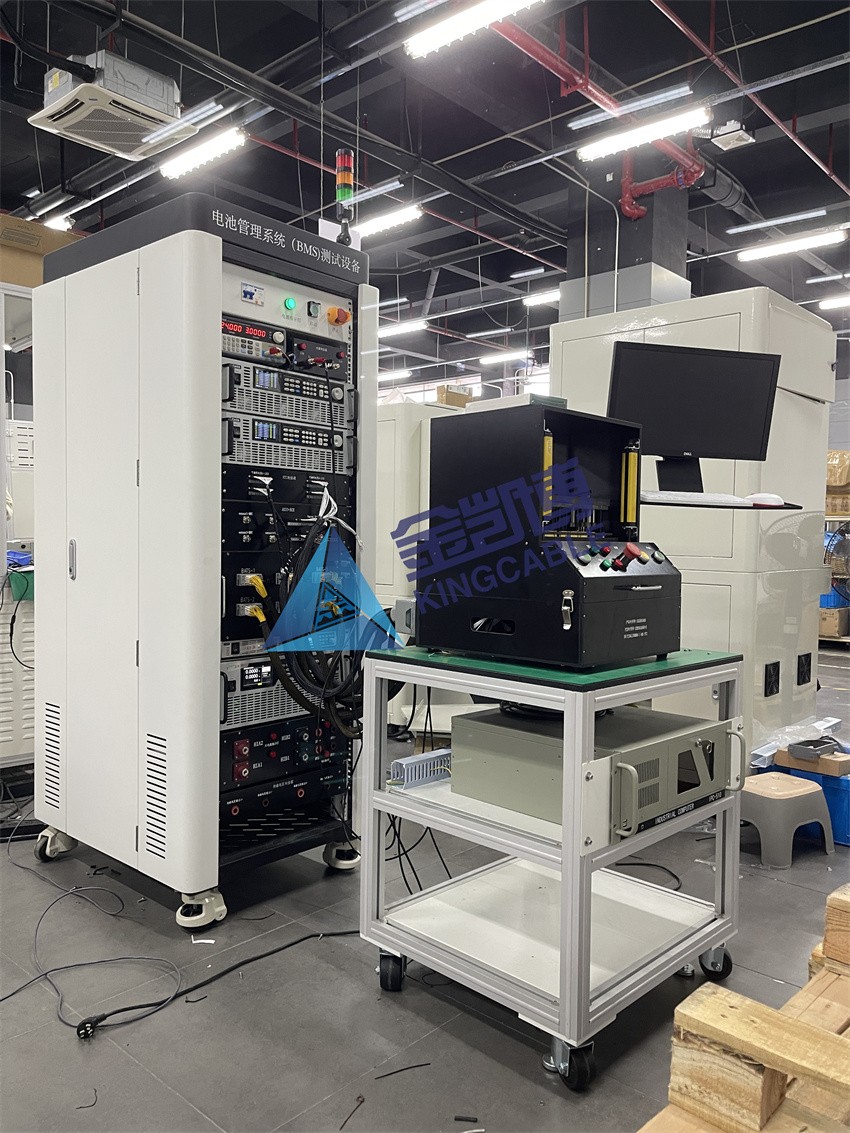

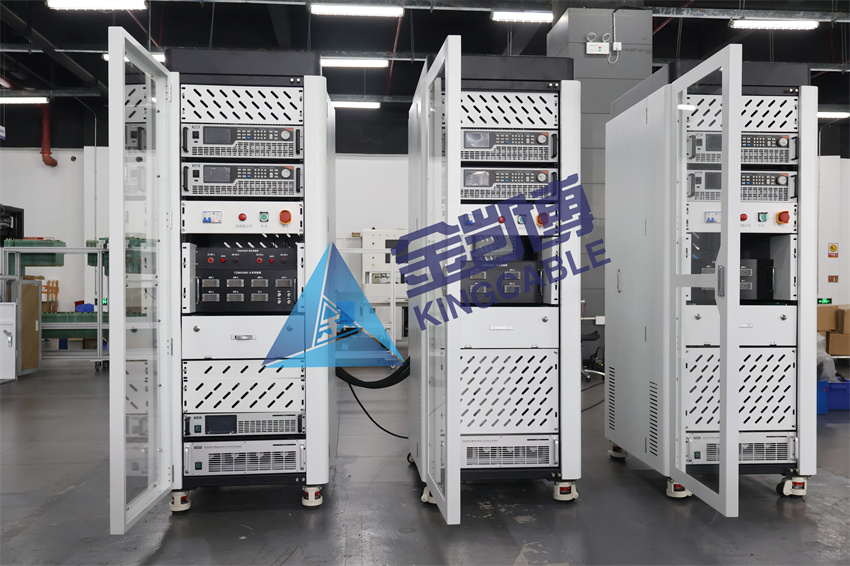

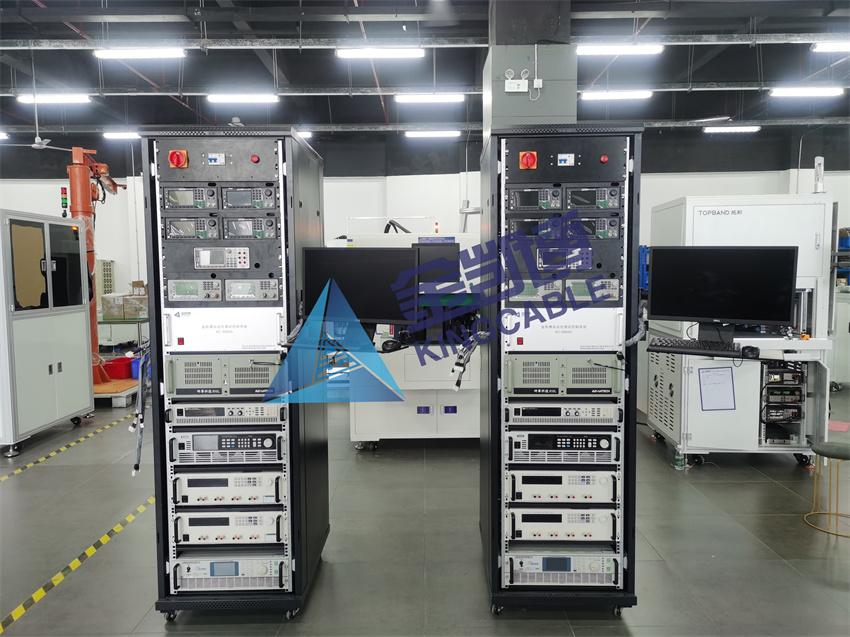

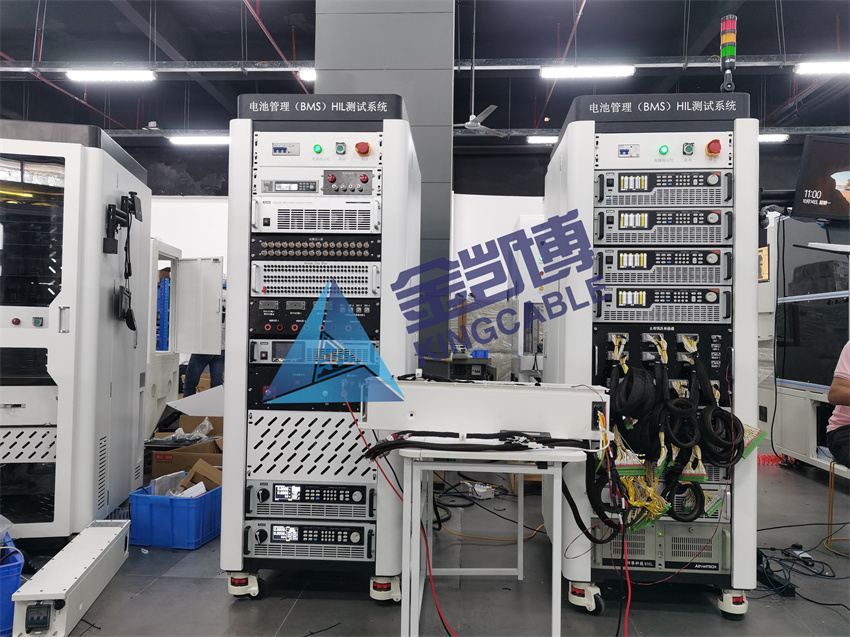

點擊下圖查看更多客戶案例
