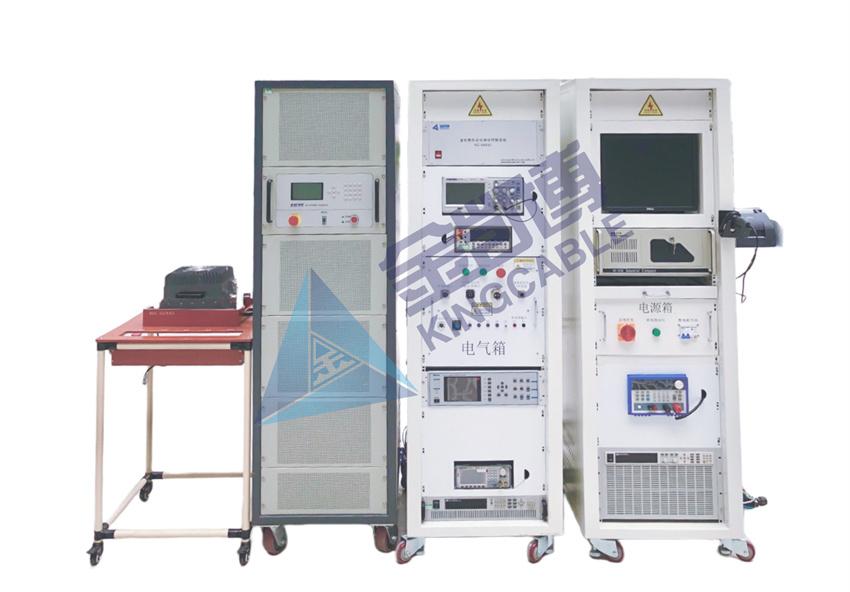

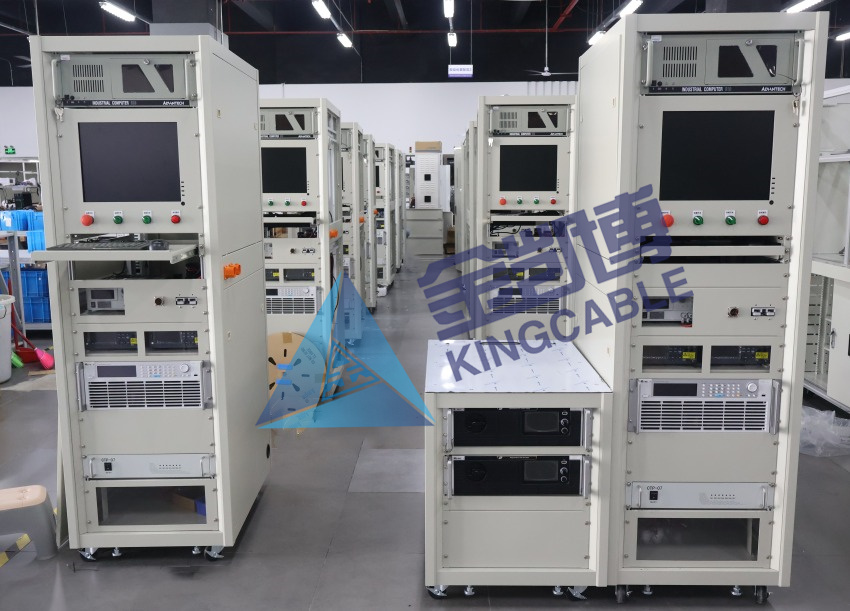

2

輸入頻率范圍
  Input frequency range

按照要求進行測試

滿足測試要求

3

輸入電流
  Input current

在額定輸入條件下，開啟車載充電機，使其工作在額定負載狀態，使用功率分析儀測量穩定后的輸入電流（以有效值來表示），記錄試驗結果

32A充電模式下，處理來自電網的31±1A連 續輸入電流；
  16A充電模式下，處理來自電網的15.5±0.5A相連續輸入電流;                           10A模式下：處理來自電網的7.5±0.5A相連續輸入電流

4

啟動沖擊電流試驗
  Inrush current

按照要求進行測試

滿足測試要求

5

功率因數
  Power Factor

按照要求進行測試

在額定輸入電壓下，當負載功率大于等于50%以上時，功率因數應≥0.99；當負載功率大于300W或者大于5%（二者取大）時，功率因數應不小于0.9。

6

AC側電壓檢測
  AC voltage measurement

按照要求進行測試

滿足測試要求

7

AC側電流檢測
  AC current measurement

按照要求進行測試

滿足測試要求

8

三相交流相位不平衡Three-phase ac phase imbalance

設置三相交流輸入相位偏差在±5°

車載充電機應能正常工作

9

三相交流不平衡Unbalanced three-phase ac

設置三相交流輸入電壓不平衡度為5%

車載充電機應能正常工作

10

限壓特性
  Output voltage limit character

按照要求進行測試

滿足測試要求

11

輸出電壓范圍
  Output voltage range

在額定輸入電壓及頻率范圍條件下，開啟車載充電機，調節負載使車載充電機輸出電壓分別為下限值和上限值，在各個輸出電壓下持續運行1min，記錄最大、最小輸出電壓。

輸出電壓范圍：250-500Vdc。功能等級滿足A級。

12

輸出電流范圍
  Output current range

在額定輸入條件下，開啟車載充電機，使其在額定負載，輸出電壓范圍：250--500Vdc下工作，記錄輸出最大電流。

三相模式下最大的持續輸出電流不能超過67A；
  單相模式下最大的持續輸出電流不能超過22A。電流精度在輸出電流0~10A內誤差在±0.2A內，10A以上誤差在±2%內。

13

最大輸出功率
  Maximum output power

在額定輸入電壓及頻率范圍條件下，開啟車載充電機，使其在額定負載條件下運行，如有低壓供電輸出，則應同時開啟低壓輸出，并以額定功率運行，持續時間不小于2h，觀察充電機是否能在最大輸出功率下穩定工作，記錄輸出最大功率。

最大輸出功率：單相6.6±0.1KW、三相20kW±3% 。功能狀態應符合ISO   16750-1-2006 定義的A 級。

14

充電效率
  Charging efficiency

按照要求進行測試

在額定輸入電壓、輸出電壓300V~490V工況下，OBC的滿載效率至少在94.5%以上 ；在額定輸入電壓、滿負載工況下，全范圍輸出電壓范圍OBC的充電效率至少在94%以上 。

15

啟動輸出過沖
  Start output overshoot

按照要求進行測試

滿足測試要求

16

輸出電壓響應
  Output voltage response

按照要求進行測試

滿足測試要求

17

輸出電壓誤差試驗
  Output voltage tolerance test

按照要求進行測試

滿足測試要求

18

輸出電流誤差試驗
  Output current tolerance

按照要求進行測試

輸出電流0~10A時誤差應≤0.2A；輸出電流大于10A時誤差應≤2%

19

輸出電壓紋波系數
  Output voltage ripple

按照要求進行測試

在額定輸入電壓、輸出滿功率工況下，輸出電壓峰峰值紋波：≤5%

20

輸出電流紋波系數
   Output current ripple

按照要求進行測試

全范圍輸入電壓工況下，輸出電流峰值紋波：≤1A（Iout≤5A）、≤2.5A（Iout＞5A），三相≤3.5A（Iout＞5A）

21

輸入過壓保護
  AC ipput over voltage protection

按照要求進行測試

滿足測試要求

22

輸入欠壓保護
  AC input under voltage protection

按照要求進行測試

滿足測試要求

23

輸入過流保護
  Input overcurrent protection

按照要求進行測試

當輸入電流(峰值電流)大于過流閾值情況下，車載充電機應停止工作。系統發送再次開機，車載充電機允許正常工作。在完整的充電過程中，車載充電機應限制輸入電流不能超過規定值。

24

輸出過壓保護
  Output over voltage protection

按照要求進行測試

滿足測試要求

25

輸出欠壓保護
  Output under voltage protection

按照要求進行測試

滿足測試要求

26

輸出過流保護
   Output overcurrent protection

按照要求進行測試

滿足測試要求

27

短路保護
  Output short protection

按照要求進行測試

滿足測試要求

28

反接保護
  Reverse polarity protection

按照要求進行測試

滿足測試要求

29

缺相保護
  Open-phase protection

按照要求進行測試

滿足測試要求

30

電源斷開
  Disconnect input voltage

額定輸入電壓，額定輸出負載下，開啟充電機，使其正常工作，斷開交流輸入電壓，觀察充電機是否進入待機或休眠狀態，重上交流輸入電，充電機應能正常工作。

滿足測試要求

31

充電插座的溫度檢測
  Charging inlet temperature detection accurancy

按照要求進行測試

在整個生命周期內，ODP需要能夠檢測到-40°—200°的充電插座的溫度。車輛充電口插座的溫度在-40 到25°C，精度在±5 °C以內，溫度在25°C-150°C，精度在±3°C以內；溫度在150°C-200°C，精度在±10°C以內。

32

CC檢測
  CC detection

按照要求進行測試

充電口插座的CC電阻檢測精度±3%，充放電線束連接檢測正常。

33

CP檢測
  CP detection

按照要求進行測試

滿足Q/JLY J7110137D -2019    6.6.2的要求

34

The static current靜態電流

靜態電流≤0.185mA

靜態電流≤0.185mA

35

高壓系統被動泄放
  HV net passive discharge

額定輸入電壓，額定輸出負載下，開啟充電機，使其正常工作，斷開高壓輸出端與負載連接，用示波器量測輸出電壓從高壓降到60V的時間。

當高壓繼電器斷開，高壓系統的電壓需要在120s內降低到60V以下通過被動泄放電路

36

電源連接的放電
  AC input voltage discharging

額定輸入電壓，額定輸出負載下，開啟充電機，使其正常工作，斷開充電機AC輸入端與電源的連接，用示波器量測輸入電壓從高壓降到60V DC 的時間

滿足測試要求

37

高壓斷電
  Disconnection of HVDC battery

額定輸入電壓，額定輸出負載下，開啟充電機，使其正常工作，斷開高壓輸出端與負載連接，使其處于開路狀態，觀察充電機輸出電壓。重新連接負載，充電機應能恢復正常工作

換高壓電池或者維修整車電氣系統后，重新連接上電池后應能恢復正常工作。例如：功能狀態要達到ISO   16750-1:2006第6章定義的C級。
  在所有的模式下，以上要求有需要滿足，除了充電線束連接到充電插座的時候。
  因電池連接的斷開，不能有任何的故障代碼產生。

38

交流額定輸出電壓及頻率（逆變）
   Rated output voltage and   frequency(inverter)

按照要求進行測試

滿足測試要求

39

輸入電壓范圍（逆變）
  Input voltage range(inverter)

按照要求進行測試

滿足測試要求

40

交流輸出電壓精度（逆變）Ac output voltage precision (inverter)

按照要求進行測試

在輸入全電壓范圍內，輸出在各種負載穩定工作工況下，其輸出正弦波交流電壓為110Vac或者220Vac±3%（輸出電壓取決于所在的市場）。

41

輸出頻率（逆變）
  Output frequency(inverter)

按照要求進行測試

在輸入全電壓范圍內，輸出在各種負載穩定工作工況下，其輸出正弦波交流電壓的頻率不應超過50±0.5Hz 或者60±0.5Hz（輸出頻率取決所在市場）。

42

交流輸出負載動態響應（逆變）
  Output dynamic response (inverter)

按照要求進行測試

由于負載電流突變引起的交流輸出電壓變化不應超過額定交流電壓的±10%，電壓瞬變響應恢復時間應不大于20ms。
  注：恢復時間是指輸出交流電壓超出電壓精度范圍開始，到恢復至電壓精度范圍內的時間。

43

輸出電壓波形畸變率（逆變）
  Output voltage waveform abbreviation(inverter)

按照要求進行測試

OBC輸出的波形應該與電網要求的正弦波一致。且輸出電壓建立是從0°相位的第一正玄波建立220Vac。在輸入全電壓范圍內，其輸出端電壓波形總畸變率在純阻性負載下不大于3%。在輸入全電壓范圍內，三相放電時相位差不能超過1%
  在輸入全電壓范圍內，三相放電時電壓差不能超過2%

44

持續的放電功率Continuous output discharging power

持續放電功率為單相6KVA，三相18KVA

滿足持續放電功率為單相6KVA，三相18KVA

45

放電效率（逆變）
  Discharging efficiency(inverter)

按照要求進行測試

在輸入電壓300-490Vdc范圍內、額定輸出電壓、半載工況下，OBC的放電效率要大于94.5%。
  在輸入電壓300-490Vdc范圍內、額定輸出電壓、滿載工況下，OBC的放電效率要大于94%。

46

空載損耗（逆變）
  No-load power consumption(inverter)

按照要求進行測試

在輸入直流電壓在允許的范圍內，輸出交流電壓為額定值，負載為空載時，其直流輸入功率為空載損耗，此空載損耗應不大于額定負載的1%或50 W，應取二者中較大值。

47

絕緣保護（逆變）
  Isolation protection(inverter)

將AC輸出端L線對機殼電阻并入一個可調電阻，緩慢調節電阻值，OBC可以檢測到絕緣阻抗降低，并禁止開機或關閉輸出，記錄關機點對應的阻值。

OBC的絕緣電阻過低時，應禁止開機或關閉輸出。

48

交流輸出短路保護（逆變）
  Output short circuit protection(inverter)

按照要求進行測試

滿足測試要求

49

輸入過壓保護（逆變）
  Input over voltage protection(inverter)

按照要求進行測試

滿足測試要求

50

輸入欠壓保護（逆變）
  Input under voltage protection(inverter)

按照要求進行測試

滿足測試要求

51

輸出限流保護（逆變）
  Output current protection(inverter)

當OBC輸出電流大于保護閾值時，OBC應能限制輸出電流增加。

在完整的放電過程中，OBC應該限制輸出電流不能超過29A±0.5A（V2V）&16A±0.5A（V2L） 。

52

持續放電電流（逆變）
  Continous discharging current(inverter)

額定輸入電壓，額定輸出負載下，開啟車載充電機，持續運行10min，記錄輸出電流值

V2L放電時，最大允許放電電流16A；V2V放電時，最大允許放電電流29A。

53

絕緣檢測（逆變）Insulation test (inverter)

放電時必須在交流側設置實時隔離電阻監視器，以免發生危害事件

當交流側絕緣阻抗≤500KΩ時，OBC在300ms內應停止工作且電壓應低于30Vac.

54

V2V放電CP信號（逆變）CP V2V discharge signal(inverter)

OBC需要有車對車放電的CP信號發送功能,

CP發送需遵循GB/T   18487.1內供電設備端相關要求（可不支持負壓輸出）

55

交流輸出直流分量（逆變）Ac output dc component (inverter)

額定負載運行時，逆變輸出的直流分量應不超過其輸出電流額定值的0.5%或5mA，應取兩者中較大值

額定負載運行時，逆變輸出的直流分量應不超過其輸出電流額定值的0.5%或5mA，應取兩者中較大值

56

輸入電壓范圍（DCDC）
  Input voltage range

開啟DCDC，調節負載為CV模式，使DCDC正常運行，分別調節輸入電壓為最低，額定，最高輸入電壓，在各個輸入電壓下持續運行1min

在輸入電壓范圍：250-500Vdc，DCDC應正常工作。

57

輸出電壓范圍（DCDC）
  Output voltage range (including nominal)

開啟DC/DC，使DCDC在額定輸出電流條件下運行，調節輸出電壓為9V，13.8V，16V在各個輸出電壓下持續運行1min，記錄輸出電壓值。

輸出電壓：9-16V

58

額定輸出功率（DCDC）
  Rated output power

按照要求進行測試

額定輸出功率：2.5KW

59

輸出效率（DCDC）
  Output efficiency

1、在額定電壓輸入、額定電壓輸出工況下，負載按照10%、20%、30%、40%、50%、60%、70%、80%、90%、100%取10個效率點，計算平均效率；2、在額定電壓輸入、額定電壓輸出工況下，測試負載20%的效率，負載50%的效率，負載100%的效率；3、在標稱輸入電壓范圍，額定輸出電壓下，測試DC/DC的加權效率

1、平均效率應大于92%；2、負載20%的效率應大于89%，負載50%的效率應大于94%，負載100%的效率應大于92%。3、加權效率應不小于90%。
  加權效率是DC/DC變換器對應的負載譜的各個效率的加權平均值。負載譜按下表執行：

60

輸入電流精度（DCDC）
  Input current accurancy

分別調節輸入電壓為250V DC、390V DC、490V DC，設定負載為10%，50%，100%，測試輸入值與上報值誤差是否滿足的要求。

在整個生命周期內，DCDC需要檢測到DC側的電流。
  <5A，精度應在±1A以內。
  5A~20A,精度應在1.4A以內。

61

輸入電壓精度（DCDC）
  Iutput voltage accurancy

分別調節輸入電壓為250V DC、390V DC、490V DC，設定負載為10%，50%，100%，測試輸入值與上報值誤差是否滿足的要求。

在整個生命周期內，DCDC需要檢測HVDC 側的電壓，精度在± 1%以內。

62

輸出電壓精度（DCDC）
  Output voltage accurancy

分別調節輸入電壓為250V DC、390V DC、490V DC，設定負載為10%，50%，100%，測試輸出值與上報值誤差是否滿足的要求。

在整個生命周期內，DCDC需要檢測LVDC 側的電壓，精度在± 1%以內。

63

輸出電流精度（DCDC）
  Output current accurancy

分別調節輸入電壓為250V DC、390V DC、490V DC，設定負載為10%，50%，100%，測試輸出值與上報值誤差是否滿足的要求。

在整個生命周期內，DCDC需要檢測LVDC 側的電流，檢測精度需滿足以下要求：
  <20A，精度應在±1.5A以內。
  20A~100A, 精度應在±2.5A以內。
  >100A, 精度應在±3.5A以內

64

輸出電壓紋波（DCDC）
  Output voltage ripple

分別調節輸入電壓為250V，390V，490V，負載為滿載,用示波器測量直流輸出電壓所包含交流電壓成分的峰-峰值，其中，示波器探頭并聯10uF電解電容和0.1uF磁片電容。

峰峰值≤500mV

65

輸入過壓保護（DCDC）
  Input over voltage protection

調節高壓直流源電壓，使DC/DC輸入電壓從額定電壓以1V為梯度逐漸升高，直至進入保護狀態，記錄保護值。以1V的速度逐漸降低輸入電壓，DC/DC能否恢復工作，記錄其恢復工作時的電壓值。

當DCDC輸入電壓大于保護閾值時，DCDC應進入保護。電壓回落至恢復值后DCDC應能自動恢復工作。

66

輸入欠壓保護（DCDC）
  Input under voltage protection

調節高壓直流源電壓，使DC/DC輸入電壓從額定電壓以1V為梯度逐漸降低，直至進入保護狀態，記錄保護值。以1V的速度逐漸升高輸入電壓，DC/DC能否恢復工作，記錄其恢復工作時的電壓值。

當DCDC輸入電壓小于保護閾值時，DCDC應進入保護。電壓回升至恢復值后DCDC應能自動恢復工作。

67

輸出過壓保護（DCDC）
  Output over voltage protection

在額定輸入電壓下，帶輕載，外灌電壓，記錄保護電壓值。降外灌電壓記錄是否恢復

當DCDC輸出電壓大于保護閾值時，DCDC應進入保護。電壓回落至恢復值后DCDC應能自動恢復工作。

68

輸出欠壓保護（DCDC）
  Output under voltage protection

設定額定輸入電壓，限定最大輸出電流，增加負載，使輸出電壓逐步降低，達到欠壓保護值時

當DCDC輸出電壓小于保護閾值時，DCDC應進入保護。電壓回升至恢復值后DCDC應能自動恢復工作。

69

輸出過流保護（DCDC）
  Output over current protection

將電子負載設置在CR模式，使DC/DC輸入電壓為額定電壓，調節電子負載電阻值，逐漸降低阻值DC/DC進入輸出過流保護狀態，記錄此時輸出電流值和上報故障信號，逐漸回調電子負載電阻，直至DC/DC恢復工作。

DC/DC輸出電流大于過流保護值時，應保護并報警提示。故障排除后，應具備自動恢復功能。

70

輸出短路保護（DCDC）
  Output short protection

在額定輸入電壓，額定輸出電流下，開啟DCDC，使其正常工作，將輸出正負極短路，觀察輸出電流，故障排除后，觀察DCDC能否恢復正常工作。

輸出短路時DCDC不可以損壞，解除短路后，能恢復正常工作

71

輸出電壓過沖（DCDC）
  Output voltage overshoot

輸入電壓設定為390V,負載為滿載，且并聯12V鉛酸蓄電池，用示波器測量開機瞬間輸出電壓最大值V1以及恢復到穩定的值的時間，并按下式計算輸出過充電壓。
  過沖電壓=V1-V0，
  其中V0為輸出電壓額定值。

(V1-V0)/V0≤±5%

72

輸出電壓上升時間（DCDC）
  Output voltage rising time

輸入電壓設定為390VDC,負載為滿載，用示波器測量開機瞬間的輸出電壓從額定輸出電壓的10%到90%的時間

輸出電壓從10%上升到90%所用時間≤300ms。

73

開關機響應時間（DCDC）
  Switch on/off response time

輸入電壓設定為390VDC,負載為滿載，用示波器測量開機時從接收到開機信號至輸出電壓穩定的時間和關機時從接收到關機信號至無輸出電壓的時間。

開關機響應時間≤1S

74

動態響應時間（DCDC）
  Dynamic response time

按照要求進行測試

動態響應時間＜5ms

75

拋載試驗（DCDC）
  Load rejection test

用繼電器連接DCDC的輸出端與負載，額定輸入電壓，額定輸出負載下，開啟DCDC，斷開繼電器，使輸出端與負載開路，維持1分鐘，后吸合繼電器1分鐘，反復斷開/吸合繼電器5次。

DCDC不可以損壞

76

反向預充（DCDC）Reverse prefi lled（DCDC）

輸入輸入：9-16V，輸出電壓：250-500V，

200ms完成預充，電壓誤差≤4V

77

反向預充保護（DCDC）Reverse prefi lled   protection (DCDC)

DCDC預充時，需要有高壓輸出短路和反接保護功能

故障排除后需要能自恢復

78

直流供電電壓
  Direct current supply voltage

ODP應按照ISO   16750-2-2012 4.2.2，代碼A進行測試。供電電壓在6～16V，CAN通訊正常，供電電壓在9～16V，樣機能正常工作。

功能狀態應符合ISO 16750-1-2006 定義的A 級。

79

腔體氣密性測試
  Gas-tightness test

試驗壓力：100 ± 5mbar；
  試驗時間：充氣時間：30秒，穩定時間：60秒，測試時間：5秒，排氣時間：5秒

泄漏量小于5ml/min

80

冷卻系統氣密性測試/水壓測試
  Coolant air leakage test/ water pressure test

試驗壓力：3.25Bar；
  試驗時間：充氣時間：12秒，穩定時間：30秒，測試時間：60秒；

泄漏量小于1.5ml/min的真空壓力

81

絕緣
  Insulation resistance

按照要求進行測試

滿足測試要求

82

耐電壓性能
  Dielectric strength test

按照要求進行測試

滿足測試要求
