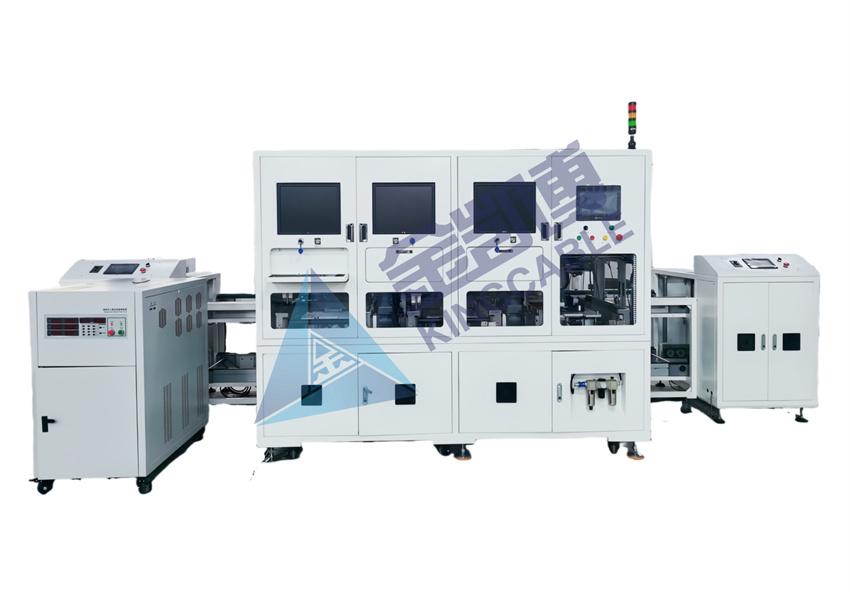

系統簡介
本系統是充電樁充放電模塊測試系統，其核心是NXI總線的虛擬儀器技術。采用金凱博自主研發的IO模塊和各種儀器儀表（功率分析儀、萬用表、示波器、交流電源、直流電子負載等），CAN卡、模擬充電樁實際工況，利用虛擬儀器技術對相關功能進行測試，并將檢測結果保存到數據庫。
測試項目
30KW直流充電樁模塊詳細測試流程 | |||||
序號 | 測試步驟 | 詳細描述 | 測量項目 | 相關設備 | 備注說明 |
1 | 模塊上電 | 三相AC源提供380V電壓給模塊 | 模塊額定輸出電壓1000V | 三相AC源，萬用表 | 模塊開機 |
2 | 加載前通訊測試 | CAN通訊，讀取軟件版本信息 | 閉環程序版本 | 周立功CAN | 通訊成功 |
3 | 模塊校準 | 輸入AC電壓 | 輸入AC電壓 | 三相AC源，功率分析儀，萬用表，CAN，分流器 | 校準 |
模塊輸出電壓 | 模塊輸出電壓 | 三相AC源，功率分析儀，電子負載，CAN，萬用表，分流器 | 校準 | ||
模塊輸出電流 | 模塊輸出電流 | 三相AC源，功率分析儀，電子負載，CAN，萬用表，分流器 | 校準 | ||
模塊限流點 | 模塊限流點 | 三相AC源，功率分析儀，電子負載，CAN，萬用表，分流器 | 校準 | ||
4 | 讀取校準信息 | CAN通訊，讀取校準信息 | 實際輸出和上位機電壓，PFC實際電壓和上位機電壓 | 周立功CAN，萬用表 | 校準成功 |
5 | 輸出電壓測試 | 通過電腦上位機設置模塊輸出電壓200V/300V/500V/750V/1000V,電子負載設置為CC模式20A,分別測量各輸出電壓與上位機顯示電壓精度在+0.5%范圍 | 帶載，輸出電壓精度 | 三相AC源，功率分析儀，電子負載，CAN，萬用表 | |
6 | 輸出恒流測試 | 通過電腦上位機設置模塊輸出電壓210V,電子負載設置為CV模式200V,測量模塊輸出電流與上位機顯示電流精度在100A+1%范圍，上位機分別設置限流點為0.1/0.5/0.8,此時的輸出電流分別是10A/50A/80A,誤差范圍≤1% | 帶載，輸出電流精度 | 三相AC源，功率分析儀，電子負載，CAN，萬用表，分流器 | |
7 | 輸出恒功率測試 | 通過電腦上位機設置模塊輸出電壓310V/510V/760V/1010V,電子負載設置為CV模式CV300V/CV500V/CV750V/CV1000V,分別測量各輸出功率在30KW-30.1KW范圍,輸入THDi<5%,功率因數PF值>0.99，同時測量CV1000V工況下效率≥95% | 帶滿載，測功率，THD，PF，效率 | 三相AC源，功率分析儀，電子負載，CAN，萬用表，分流器 | |
8 | 輸出電壓紋波 | a.通過電腦上位機設置模塊輸出電壓300V/500V/750V/1000V,電子負載設置為CC模式CC99A/CC59.4A/CC39.6A/CC29.7A,分別測量各輸出電壓紋波≤2%Vp-p. b. 電子負載設置為CC模式CC10A,分別測量各輸出電壓紋波≤2%Vp-p （探頭接0.1uF/1200V無極性電容，示波器帶寬限至20M） | 帶載，電壓紋波 | 三相AC源，功率分析儀，示波器，電子負載，CAN，差分電壓探頭 | |
9 | 輸出電流紋波 | 通過電腦上位機設置模塊輸出電壓760V,電子負載設置為CV模式CV750V,測量其輸出電流紋波≤9Ap-p（使用電流槍鉗在輸出線上，示波器帶寬限至20M）。 | 帶載，電流紋波 | 三相AC源，功率分析儀，示波器，電子負載，CAN，差電流鉗 | |
10 | 輸入保護 | 過壓，欠壓，三相電壓不平衡，缺相 | 輸入保護特性 | 三相AC源，功率分析儀，萬用表 | |
11 | 輸出保護 | 過壓，欠壓，短路 | 輸出保護特性 | 三相AC源，功率分析儀，萬用表 | |
12 | 待機測試 | 電壓，功率，風扇，面板燈 | 待機功率和電壓 | 三相AC源，功率分析儀，萬用表 | |
—————————————————————————————————————————————————————————
您好！上述產品資料僅列舉部分主要測試功能，設備全部支持的項目不在此處詳細列舉，
如需要獲取定制方案或公司介紹資料，請您聯系手機&微信：180-3306-9200

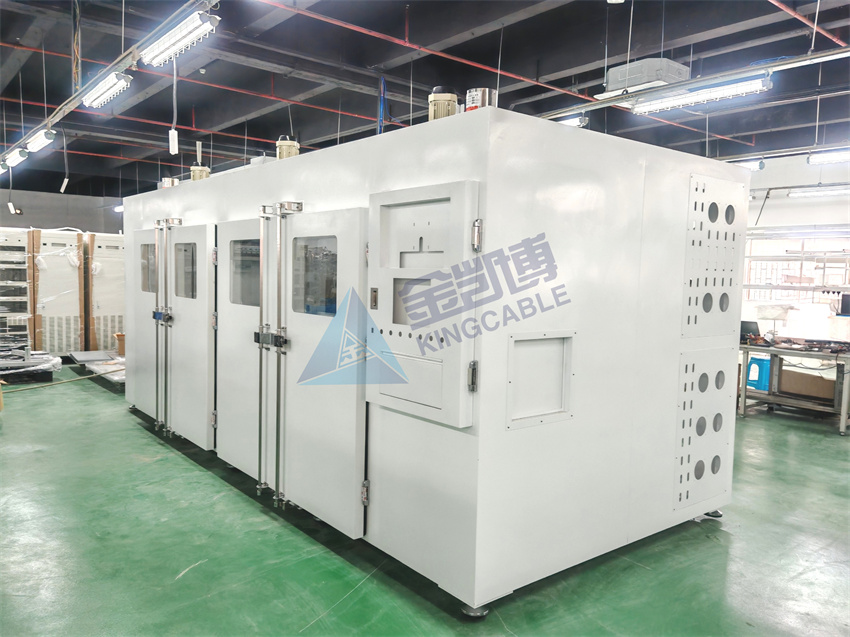

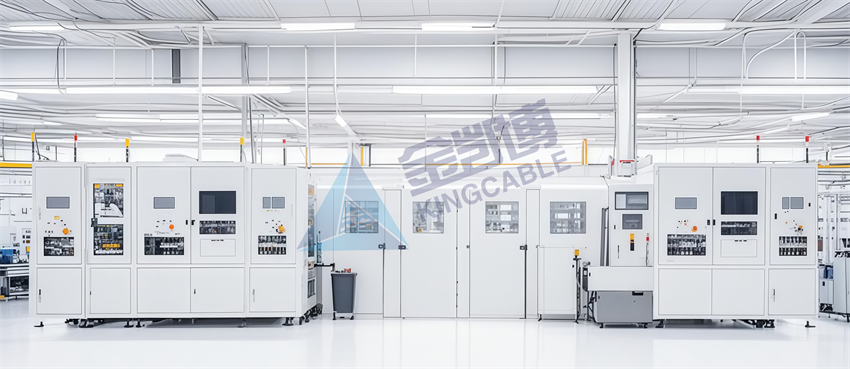

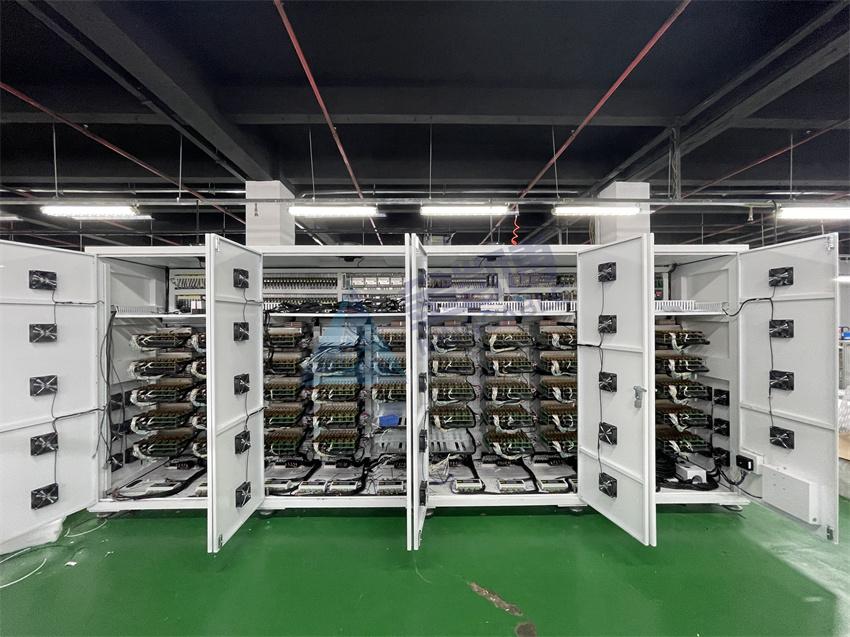

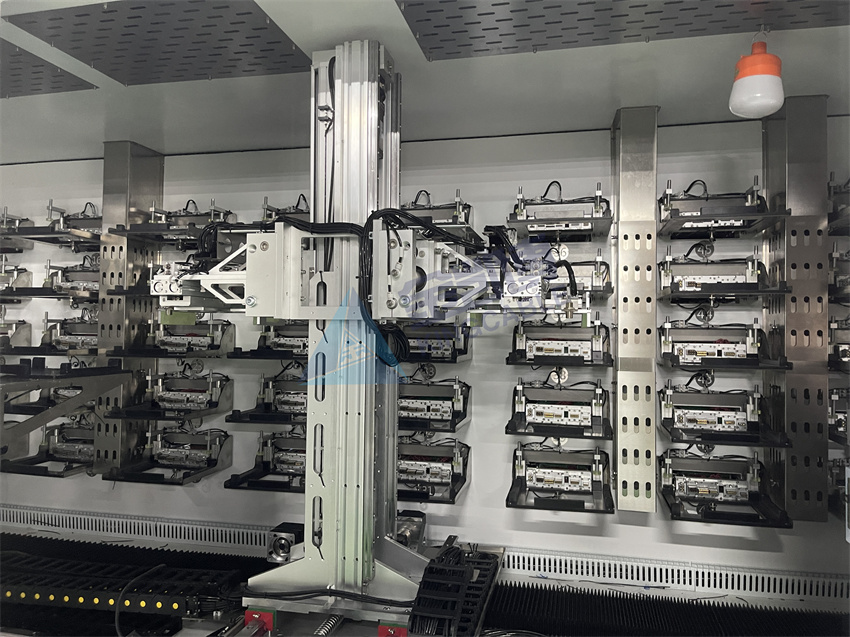

點擊下圖查看更多客戶案例
