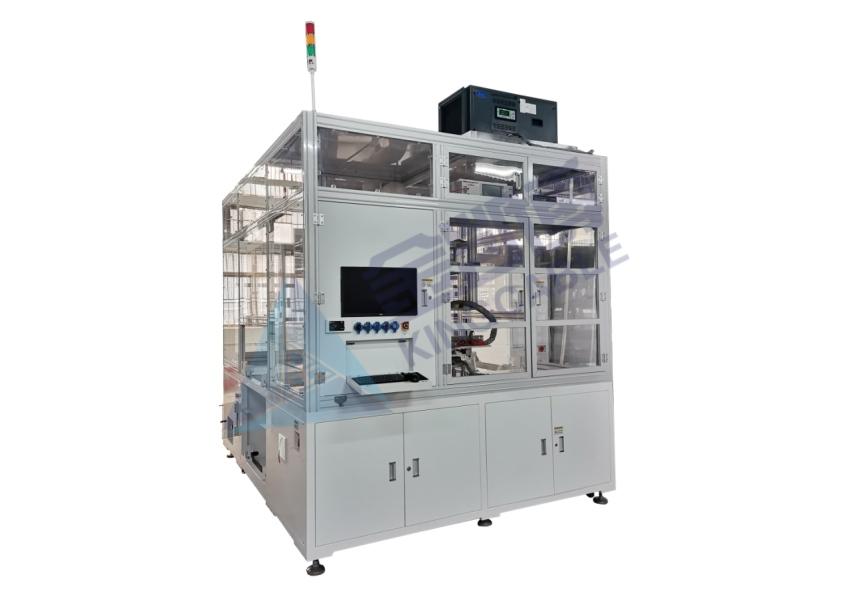

系統簡介
1. MASTER檢測;
2.單電芯OCV內阻測試（選測）;
3.模組或標準箱內電芯間絕緣測試;
4.模組或標準箱內所有電芯正極對機殼絕緣測試;
5.模組或標準箱內所有電芯正極對機殼耐壓測試;
6.線束通斷與粘連檢測MASTER檢測（設備診斷選測）。
測試內容
產品上兩個絕緣部件間的絕緣耐壓，如電芯與電芯間，電芯與外殼間，端子外殼與PIN針間，外殼與地之間。通過安規測試儀給測試點施加規定的高壓，測試兩點間的阻抗、電壓、漏電流等參數,判斷其絕緣耐壓性能。
模組或標準箱內電芯間絕緣測試，本功能主要測試模組或標準箱的電芯之間的絕緣電阻，將測試儀設置為絕緣電阻模式，測試儀分別對模組或標準箱包主回路輸出正/負與模組或標準箱包機殼之間施加直流 50V-1500V（可按照設定輸出）電壓，測試儀直接測量設備的絕緣電阻，并將測試結果上傳至上位機。
主要測試流程如下：
a) 用繼電器將模組或標準箱奇數電芯主正繼電器并聯,模組或標準箱偶數電芯主正繼電器并聯，注意短路防呆；
b) 閉合對應的 Hipot 測試?yán)^電器，測試儀正極連接模組或標準箱奇數電芯主正，測試儀負極連接模組或標準箱偶數電芯主正，
c) 設置 Hipot 測試參數；
d) 啟動 Hipot；
e) 獲取測試數據，并據此進行判定；
f) 結果判定；
g) 斷開繼電器；
序號 | 測試項目 | 要求 | 測試條件 |
1 | 絕緣電阻測試 | 0~2500V，0.10~9999 MΩ | 能夠測量單個模組主正/主負與殼體絕緣阻值，設備顯示 |
2 | AC耐壓/漏電流測試 | AC0~5000V | 能夠測量單個模組主正/主負與殼體AC漏電流，設備顯示 |
3 | DC耐壓/漏電流測試 | DC0~6000V | 能夠測量單個模組主正/主負與殼體DC漏電流，設備顯示 |
4 | 模組總壓測試 | 0~1000V | 即檢測模組總電壓，設備自動顯示。 |
5 | 內阻測試 | 1mΩ-3000Ω | 讀取PACK交流內阻，設備自動顯示。 |
6 | 線束通斷測試 | 根據要求測試 | 上位機讀取每路數據，判斷模組采集線束是否連接正常 |
7 | 掃碼綁定 | 生成測試報表與條形碼綁定 | 具備手持式無線掃碼槍，生成測試報表與條形碼綁定，并上傳MES系統。設備可自動顯示設置參數及測試數據。 |
—————————————————————————————————————————————————————————
您好！上述產品資料僅列舉部分主要測試功能，設備全部支持的項目不在此處詳細列舉，
如需要獲取定制方案或公司介紹資料，請您聯系手機&微信：180-3306-9200
